Наружная резьба выполняется на внешней поверхности детали. Она обеспечивает соединение деталей, при котором одна деталь вкручивается в другую. Этот вид резьбы широко используется для создания крепёжных элементов, таких как болты, винты и шпильки.
Простота изготовления: Наружная резьба может быть выполнена как вручную, так и с помощью различных инструментов и оборудования.
Широкое применение: Используется в машиностроении, строительстве, электронике и других отраслях.
Универсальность: Подходит для различных типов соединений, включая резьбовые и неразъёмные.
Болты и гайки: Основной тип соединения в строительстве и машиностроении.
Винты и шурупы: Применяются в производстве мебели, электроники и других областях.
Шпильки: Используются для крепления крупных деталей в машиностроении и строительстве.
Внутренняя резьба выполняется в отверстии детали. Она позволяет вкручивать наружные резьбовые детали, такие как болты и винты. Внутренняя резьба широко применяется в механизмах, требующих высокой точности и надёжности.
Точность: Внутренняя резьба требует высокой точности изготовления, особенно в механизмах, где важны герметичность и прочность соединения.
Материалы: Может выполняться в различных материалах, включая сталь, алюминий, латунь и другие.
Сложность изготовления: Внутренняя резьба сложнее в изготовлении по сравнению с наружной, так как требует точности и аккуратности при сверлении и нарезании.
Гайки: Используются для соединения болтов и других крепёжных элементов.
Втулки: Применяются в механизмах для создания резьбовых отверстий.
Резьбовые фитинги: Используются в системах водоснабжения, отопления и газоснабжения.

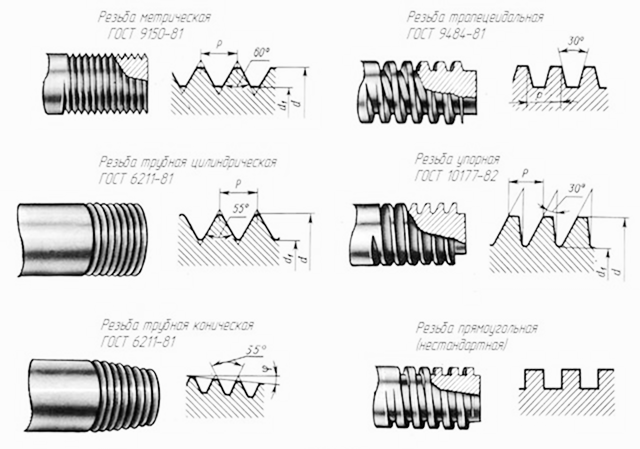

Метрическая резьба является стандартом в большинстве стран мира, включая Россию. Она характеризуется шагом резьбы, выраженным в миллиметрах, и углом профиля 60°.
Универсальность: Используется в различных отраслях, включая автомобильную, авиационную и машиностроительную промышленность.
Точность: Высокая точность изготовления, что обеспечивает надёжное соединение деталей.
Удобство использования: Метрическая резьба легко читается и измеряется, что упрощает работу с ней.
Автомобильная промышленность: Используется для крепления различных деталей двигателя и кузова.
Авиационная промышленность: Применяется в конструкциях самолётов и других летательных аппаратов.
Машиностроение: Используется для соединения деталей в различных механизмах и машинах.
Дюймовая резьба имеет свои особенности и используется в некоторых специализированных отраслях, таких как производство сантехники и нефтегазовая промышленность. Она характеризуется шагом и углом профиля, выраженными в дюймах.
Историческое применение: Широко использовалась в прошлом, особенно в странах с британской системой мер.
Специфика: Применяется в системах, где метрическая резьба неприменима или неудобна.
Стандарты: Существуют различные стандарты дюймовой резьбы, такие как NPT (National Pipe Thread) и BSPP (British Standard Pipe Parallel).
Сантехника: Используется для соединения труб и фитингов в системах водоснабжения и отопления.
Нефтегазовая промышленность: Применяется в оборудовании и трубопроводах для транспортировки нефти и газа.
Старые системы: Используется в оборудовании и системах, которые были разработаны до перехода на метрическую систему.
Трубная резьба предназначена для создания герметичных соединений труб. Она используется в системах водоснабжения, отопления, газоснабжения и других инженерных коммуникациях.
Герметичность: Обеспечивает надёжное и герметичное соединение труб, что важно для систем, работающих под давлением.
Типы: Существуют различные стандарты трубной резьбы, такие как BSPP (British Standard Pipe Parallel), NPT (National Pipe Thread), BSPT (British Standard Pipe Taper) и другие.
Удобство монтажа: Позволяет быстро и легко соединять трубы, что упрощает монтаж и обслуживание систем.
Водоснабжение: Используется для соединения труб в системах водоснабжения и орошения.
Отопление: Применяется в системах отопления для соединения труб и радиаторов.
Газовые системы: Используется в системах газоснабжения для соединения труб и газовых приборов.
Эти виды резьбы предназначены для передачи движения и усилия в механизмах. Они широко используются в машиностроении, станкостроении и других отраслях.
Трапецеидальная резьба имеет форму трапеции, что обеспечивает высокую эффективность передачи движения. Она используется в винтовых передачах, ходовых винтах и других механизмах.
Эффективность: Обеспечивает высокую передачу усилия и движения, что делает её идеальной для механизмов, требующих высокой точности и производительности.
Надёжность: Трапецеидальная резьба устойчива к износу и заеданию, что увеличивает срок службы механизмов.
Универсальность: Применяется в различных типах механизмов, включая токарные станки, винтовые домкраты и редукторы.
Токарные станки: Используется для передачи движения между шпинделем и рабочим инструментом.
Винтовые домкраты: Применяется для подъёма и перемещения тяжёлых грузов.
Редукторы: Используется для изменения скорости и направления вращения в различных механизмах.
Прямоугольная резьба имеет форму прямоугольника, что обеспечивает высокую прочность соединения. Однако она имеет свои недостатки, такие как склонность к заеданию и износ.
Прочность: Обеспечивает высокую прочность соединения, что делает её подходящей для механизмов, требующих высокой надёжности.
Сложность в изготовлении: Прямоугольная резьба сложнее в изготовлении по сравнению с другими видами резьбы, что увеличивает её стоимость.
Недостатки: Склонна к заеданию и износу, что может привести к снижению эффективности и долговечности механизмов.
Крепежи: Используется для создания прочных соединений в механизмах и конструкциях.
Механизмы с высокой нагрузкой: Применяется в механизмах, где требуется высокая прочность соединения, например, в подъёмных механизмах.
Круглая резьба характеризуется плавными закруглениями, что обеспечивает её надёжность в условиях значительных вибраций и динамических нагрузок.
Надёжность: Обеспечивает высокую надёжность соединения в условиях вибраций и динамических нагрузок.
Износостойкость: Круглая резьба устойчива к износу, что увеличивает срок службы механизмов.
Применение в сложных условиях: Используется в авиационной и космической промышленности, где важны высокая надёжность и долговечность.
Авиационная промышленность: Применяется в конструкциях самолётов для создания надёжных соединений.
Космическая промышленность: Используется в ракетах и космических аппаратах для создания прочных и надёжных соединений.
Вибрационные механизмы: Применяется в механизмах, работающих в условиях значительных вибраций.
Резьба в металлообработке является важным элементом, обеспечивающим соединение деталей и передачу движения. Существует множество видов резьбы, каждый из которых имеет свои особенности, преимущества и недостатки. Выбор типа резьбы зависит от конкретных требований и условий эксплуатации, а также от задач, стоящих перед инженером или конструктором.
